SURFCOM 5000DX

世界最高水准的高精确度、高速、高分辨率 - 彻底追求表面性质/形状的分析性能 -

达到世界最高水准的 0.3nm 分辨率

  • 检测器采用高稳定双光路型 He-Ne 雷射干涉仪。
  • 在大范围下仍具备高分辨率。

传动部配备线性马达 (已取得专利)

  • 透过线性马达传动,达成高精确度、高速移动。
  • 降低振动量,高倍率下亦可稳定测量。

测量 1 次便可分析粗度及轮廓

可在保持高精确度的前提下,提升测量效率。

在维持精确度的前提下成功达到大型化

安装完设备本体后亦可加装 CNC 工作台

高稳定双光路型雷射干涉感测器

  • 配备全新开发、运用东京精密公司的重要技术「光纤雷射干涉测距系统」、分辨率可达 0.3nm 的高稳定双光路型雷射干涉感测器。
  • 动态范围及分辨率比为 43 333 000:1 ,只要扫描一次便可评估大范围的轮廓形状及该形状中所隐藏的细微表面形状。

大范围、自动测量

  • 扫描工件后会侦测工件的倾斜度,并让传动部自动执行水平校正动作,让工件和传动部平行。
  • 测量范围大,横向为 200mm、纵向为 13mm
  • 能以 ±45° 自动控制传动部的倾斜度
  • 可透过教导、重现功能,自动处理自开始测量起至列印为止的连续流程。

*传动部位倾斜装置为 SURFCOM 5000DX-T、SD-T 型的标准配备。

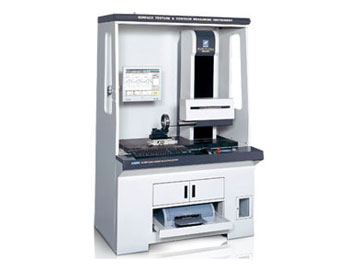

外部视图

SURFCOM 5000DX

DX 型附正面防风盖,荧幕可安装在外部。
DX 型附正面防风盖,荧幕可安装在外部。

SURFCOM 5000SD

SD 型的除震台、电脑架、印表机为选购配件。
SD 型的除震台、电脑架、印表机为选购配件。
