RONDCOM 43C/43C-S/41C/31C

ONDCOM 43C

兼具高級機種的分析功能及性價比,既精巧又實用的桌上型真圓度測量儀。

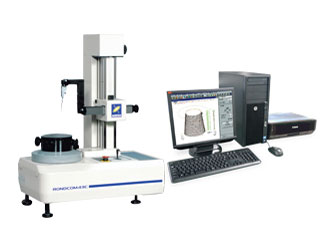

RONDCOM 43C

※ 2:1 靈敏度規頭、檢測器夾具、印表機為選購配件。

RONDCOM 43C-S

※ 印表機為選購配件。

定心、傾斜支援功能 (已取得專利)

定心、傾斜支援功能只需在校正調整畫面上,將以條狀圖顯示的偏移量調整至 0,便能輕易校正工件的偏心量及傾斜量 (當旋轉軸心面對工件軸心的 XY 方向時)。
ACCTee 輔助功能
ACCTee 輔助功能

指定測量高度後即可執行半自動測量

R 軸具備尺度,可支援小型高精度工件 (R43C-S)。

R41C 可安裝高柱體 Z=500mm (選購配件)

可安裝全姿勢檢測器 (選購配件)

測量範圍為 ±1000μm,可調整測量力、壓陷量。可有效測量易變形、缺角的工件。

真圓度測量儀 選擇訣竅

未配備圓柱度、真直度測量功能的 RONDCOM 31C 可測量同軸度、同心度的原因

RONDCOM 31C 並未配備保證真直度、平行度的 Z 軸柱體,因此理論上並不具備測量圓柱度、真直度的功能。但在同軸度、同心度測量作業中唯一會被評估的數據,只有從各剖面的真圓度形狀所計算出的圓中心數據 (中心點)。而圓中心數據並不會被直徑大小或誤差所左右。因此,R31C 亦可執行會評估圓中心偏差值的同軸度、同心度測量。

外觀圖

RONDCOM 43C


RONDCOM 41C

<strong>選購配件</strong><br />
桌上型除震臺:E-VS-S57B<br />
桌上型除震臺用支架:E-VS-S13A<br />
系統機架:E-DK-S24A
選購配件
桌上型除震臺:E-VS-S57B
桌上型除震臺用支架:E-VS-S13A
系統機架:E-DK-S24A

RONDCOM 31C

※ 無特別註記時,尺寸與 R43C 相同。
※ 無特別註記時,尺寸與 R43C 相同。
