RONDCOM 54DX3/SD3

RONDCOM 54DX3

以打造國際級標準 CNC 設備為目標

※ CNC 檢測器夾具為選購配件。

小型高精度 CNC 真圓度測量儀

旋轉精度為 0.02+3.7H/10000μm,可充分因應工件的高精度化趨勢。
此外,亦保證 R 軸的示值精度,提高徑測量方面的可信度。

偏移型檢測器夾具 (已取得專利)

能夠讓各種工件不會和 R 軸互相干涉,更容易執行測量作業。此外,只要推倒夾具,就能輕鬆切換外徑測量作業及上方的平面測量作業。

透過偏移型檢測器夾具有效率地測量工件

可安裝偏移型 CNC 檢測器夾具 (已取得專利) (選購配件)

可自動控制檢測器在內外徑、上下面、圓錐面等處的姿勢。檢測器可和標準款設備共用,即使在升級時亦不會產生浪費。此外,當同時擁有標準款及 CNC 夾具款時,亦可降低保養模組的成本。

採用具備全方位安全功能的檢測器

當檢測到探針部位過度負載時,便會啟動緊急停止功能,避免讓探針及檢測器受損。此外,亦配備了可處理缺角工件的前進量調整機構。

實現最快速校正的 IMR 引擎

本設備配備了新開發的高分辨率 I.M.R (Infinite Magnification Range) 板,具有 ±1000μm 的測量範圍,同時分辨率亦達到 2nm (2 / 1000μm) (測量倍率相當於既有機種的 10,000 倍)。可使用在絕大部分的工件上。此外亦同時使用了定心、傾斜支援功能,讓作業效率獲得大幅提升。

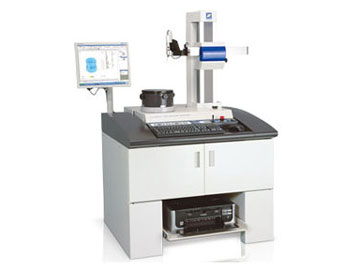

外觀圖

RONDCOM 54DX3


RONDCOM 54SD3


選購配件

除震臺:E-VS-R16B (H=700)

系統機架:E-DK-S24A
