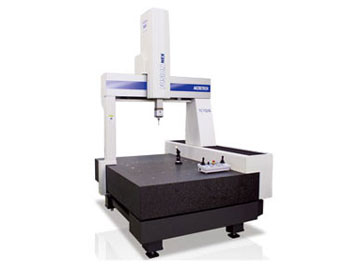

XYZAX FUSION NEX

FUSION NEX 9/10/6

為了更進一步發揮壓倒性的精確度及主動式掃描科技而完成內面進化的三座標測量儀。

最高水準的保證精確度

具備±1μm 以下的優異精確度,亦保證最大允許示值誤差為 (MPEE) 為1.6 + 3L/1000μm※。

※ 9/10/6以下尺寸時的精確度。


大幅提升的檢測穩定性

最大允許檢測誤差(MPEP)為 1.6μm

標準配備主動式掃描檢測器VAST XT gold

主動式掃描檢測器可使用長型、重型的探針,可針對以往難以測量的部分進行高精確度測量。此外能控制測量壓力,因此也可正確消除檢測器的偏移。可針對已知形狀,同時也是唯一可針對未知形狀執行更快速、更正確測量的檢測器系統。

標準配備探針自動切換功能

除了採用A.V.D(※)構造進行最適化以外,亦採用FRP外殼進行輕量化。

*Anti Vibration Drive

支援旋轉檢測器PH10T/M選購配件

部分工件若不使用主動式便無法測量


主動掃描方式擁有「要求高精確同軸度、同芯度、平面度、真直度的工件或精密模具等的自由曲面評估作業、必須加長探針(如深孔等)時的高精度測量作業、需使用掃描測量方式的圓錐形部位的圓周測量作業、V型槽/滾珠螺桿槽/框架槽的評估作業、高精確度的幾何形狀評估作業」等多項測量實績,獲得極高評價。

主動式掃描科技


可使用電磁力產生定量的小型測量力,並沿著工件的法線方向施加測量力。因此探針的偏移量既小且固定,使測量精確度得以提升。


使用機械式彈簧,除了會使測量力不均之外,也會使探針偏移量產生起伏變化,無法提升精確度。
