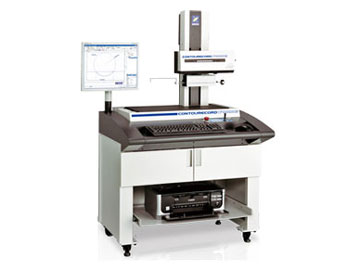

CONTOURECORD 1700DX3/SD3
CONTOURECORD 1700DX3
比標準款更高的精準度
- 具備可充分測量模具等精密零件的高精準度。
- 由於測量精準度大幅提升，還可測量以往需使用上位機種才能測量的工件，大幅擴展設備用途。
傳動部配備線性馬達 (已取得專利)
- 透過線性馬達傳動，達成高精確度、高速移動。
- 降低振動量，高倍率下亦可穩定測量。
實現高效率的測量
- 可透過教導、重現功能，自動處理從開始測量起至貼上數據產生檢查結果表為止的連續流程。
- 速度極快，測量速度最快可達 20mm/s，移動速度最快可達 60mm/s，大幅提升測量效率。
輕鬆評估立體形狀的零件
- 即使是難以用投影機或工具顯微鏡進行評估的立體零組件，本設備也能夠在短時間內立即評估完成。
- 測量結果會直接記錄在檢查結果表上。
東京精密公司所創造的優異功能
- 自動判斷要件功能 (AI 功能)
不須操作員指定，便能自動判斷點、直線、圓等各要件。 - 尺寸顯示功能
能夠在測量圖樣上顯示參數、幾何偏差等的實際測量值。 - Auto Crowning 功能
可自動檢測出工件的最大值或最小值。 - 計算點的重覆功能
針對具有重複形狀的工件，只要分析出1個形狀模式便能分析整體工件。 - 工件掃描功能
只要照著工件手動描繪一次，便能決定測量範圍，不須再設定數值。是最適合測量細微形狀的功能。 - 輸入／輸出功能
可透過輸入／輸出功能，將影像資料貼到測量結果上，或是將波形測量資料貼到市售的軟體上。
高精度類比檢測器
CONTOUR RECORD 1700 的輪廓檢測器為差動電感式 (Differential Inductance) 類比檢測器。東京精密公司對於此種類比式的高分析率特性有所堅持，並成功達成將其高精度化的挑戰。除了原本檢測器具有的內部構造機構之外，更使用因電腦性能提升而得以實現的軟體修正技術及數位轉換處理，創造出世上前所未有的高精準度輪廓檢測器。
- 類比檢測器內部構造單純，可因應不同的測量範圍提升分辨率。
- 此外，只要降低測量力便能減少規頭及工件之間的摩擦，即可取得忠實呈現的工件形狀。
- 而且抗衝擊性亦強，能夠取得穩定的測量數據。
- 測量輪廓形狀用的探針備有各種尺寸，可處理小孔至深溝槽的各種工件。
低測量力用調整權重
能夠以 2mN 的低測量力進行測量，即使是易變形的工件亦可測量。
低測量力用調整權重 (0102406)
測量力調整範圍：2mN～10mN
測量力調整範圍：2mN～10mN
可執行高倍率測量的粗度檢測 (選購)
- 測量粗度時的測量範圍可達 1000μm，能夠評估細微輪廓或進行經初步校正處理後的測量作業。
- 能支援高精度加工零件的高倍率測量作業，測量倍率最高可達 50 萬倍。
- 購買本設備後，只需加裝粗度檢測器便可升級為複合式設備。
