RONDCOM 44DX3/SD3

RONDCOM 44DX3

以打造國際級標準設備為目標

小型高精度 手動型真圓度測量儀

以最高等級的旋轉精度 0.02 + 3.7H / 10000μm,應因工件小型化而形成的零件高精密化趨勢。此外,亦保證 R 軸的示值精度,提高徑測量方面的可信度。

定心、傾斜、水平校正支援功能 (已取得專利)

定心、傾斜、水平校正支援功能只需在校正調整畫面上,將以條狀圖顯示偏移量調整至 0,便能輕易校正工件的偏心量及傾的斜量 (當旋轉軸心面對工件軸心的 XY 方向時)。

可安裝偏移型檢測器夾具 (已取得專利) (選購配件)

能夠讓各種工件不會和 R 軸互相干涉,更容易執行測量作業。此外,只要推倒夾具,就能輕鬆操作外徑測量作業及上方的平面測量作業。
偏移型檢測器夾具的工件測量範例
偏移型檢測器夾具的工件測量範例

可升級為 CNC 設備

本手動設備可升級為 CNC,滿足眾多用戶的需求。CNC 化的步驟相當簡單,亦不會影響設備的安裝面積。即使因目前要測量的工件數量較少而選擇使用手動設備,未來也能依據實際使用需求,直接在設備安裝位置上進行 CNC 升級作業。

實現最快速校正的 IMR 引擎

本設備配備了新開發的高分辨率 I.M.R (Infinite Magnification Range) 板,具有 ±1000 μm 的測量範圍,同時分辨率亦達到 2nm (2 / 1000μm)。(測量倍率相當於既有機種的 10,000倍) 可使用在大部分的工件上。此外亦同時使用了定心、傾斜支援功能,讓作業效率獲得大幅提升。

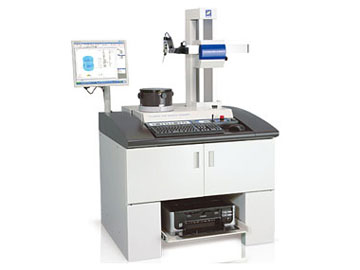

外觀圖

RONDCOM 44DX3


RONDCOM 44SD3


選購配件

  • 除震臺:E-VS-R16B (H=700)
  • 系統機架:E-DK-S24A
